SHFH-G系列斜齿齿条系列

产品特性


	○	精度等级：DIN 7		○	齿面硬度：55~55HRC
	○	齿型：斜齿		○	表面处理：研磨
	○	压力角：20°		○	齿面处理：精切削
	○	材质：S45c		○	热处理：齿面高周波热处理
	○	右旋角：19° 31' 42''

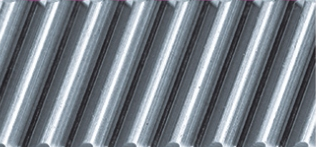

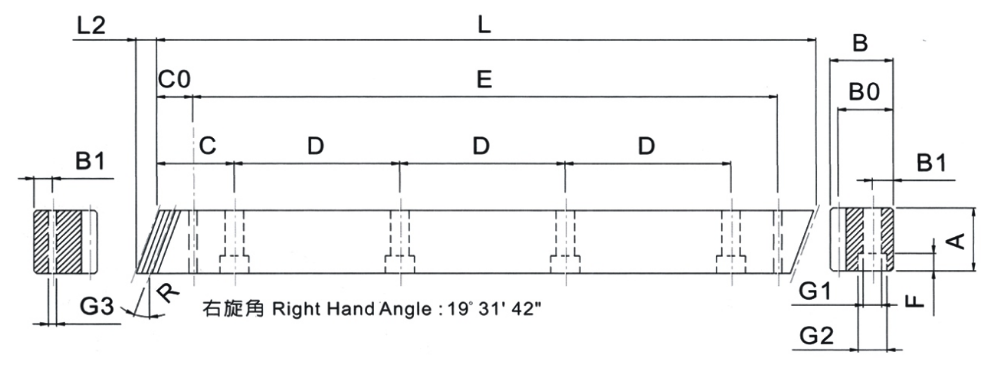

机械尺寸

技术参数
单位/Dimension：mm

产品型号 Catalog NO.	L	L2	齿数 Tooth NO .	A	B	B0	C	D	孔数 Hole NO.	B1	G1	G2	F	C0	E	G3	总齿距误差 PichError/ 300mm
SSGH015-050	500.00	6	100	17	17	15.5	62.50	125	4	7	6	9.5	7	31.7	436.6	5.7	0.059
SSGH015-100	1000.0	6	200	17	17	15.5	62.50	125	8	7	6	9.5	7	31.7	936..6	5.7	0.059
SSGH020-050	500.00	9.2	75	24	24	22	62.50	125	4	8	7	11	7	31.7	436.6	5.7	0.061
SSGH020-100	1000.0	9.2	150	24	24	22	62.50	125	8	8	7	11	7	31.7	936.6	5.7	0.061
SSGH030-050	500.00	11.0	50	29	29	26	62.50	125	4	9	10	15	9	35.0	430.0	7.7	0.065
SSGH030-100	1000.0	11.0	100	29	29	26	62.50	125	8	9	10	15	9	35.0	930.0	7.7	0.065
SSGH040-050	506.67	14.5	38	39	39	35	62.50	125	4	12	10	15	9	33.3	433.0	7.7	0.068
SSGH040-100	1000.0	14.5	75	39	39	35	62.50	125	8	12	10	15	9	33.3	933.4	7.7	0.068
SSGH050-050	500.00	17.7	30	49	39	34	62.50	125	4	12	14	20	13	37.5	425.0	11.7	0.070
SSGH050-100	1000.0	17.7	60	49	39	34	62.50	125	8	12	14	20	13	37.5	925.0	11.7	0.070
SSGH060-050	500.00	21.3	25	59	49	43	62.50	125	4	16	18	26	17	37.5	425.0	15.7	0.072
SSGH060-100	1000.0	21.3	50	59	49	43	62.50	125	8	16	18	26	17	37.5	925.0	15.7	0.072
SSGH080-050	480.00	28.7	18	79	79	71	60.00	120	4	25	22	33	21	120.0	240.0	17.7	0.075
SSGH080-100	960.00	28.7	36	79	79	71	60.00	120	8	25	22	33	21	120.0	720.0	17.7	0.075
