SSGH直齿齿条系列

产品特性


	○	精度等级：DIN 6		○	齿面硬度：55~55HRC
	○	齿型：直齿		○	表面处理：研磨
	○	压力角：20°		○	齿面处理：研磨
	○	材质：S45c		○	热处理：齿面高周波热处理

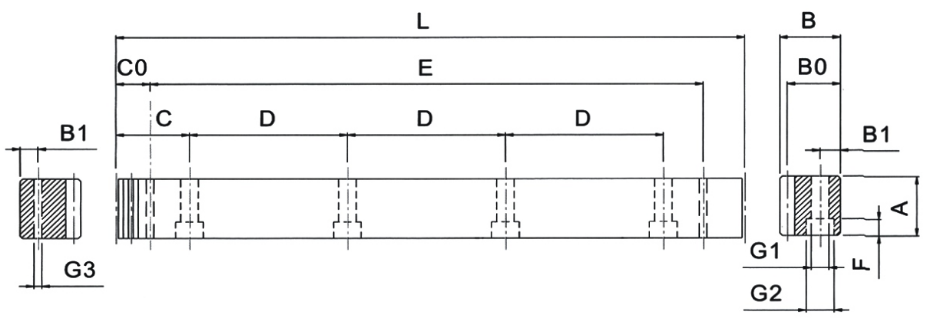

机械尺寸

技术参数
单位/Dimension：mm

产品型号 Catalog NO.	L	齿数 Tooth NO .	A	B	B0	C	D	孔数 Hole NO.	B1	G1	G2	F	C0	E	G3	总齿距误差 PichError/ 300mm
SSGH015-050	499.51	106	17	17	15.5	62.44	124.88	4	7	6	9.5	7	29.0	441.5	5.7	0.021
SSGH015-100	999.03	212	17	17	15.5	62.44	124.88	8	7	6	9.5	7	29.0	941.0	5.7	0.021
SSGH020-050	502.64	80	24	24	22	62.83	125.66	4	8	7	11	7	31.3	440.1	5.7	0.022
SSGH020-100	1005.28	160	24	24	22	62.83	125.66	8	8	7	11	7	31.3	942.7	5.7	0.022
SSGH030-050	508.95	54	29	29	26	63.62	127.23	4	9	10	15	9	34.4	440.1	7.7	0.024
SSGH030-100	1017.9	108	29	29	26	63.62	127.23	8	9	10	15	9	34.4	949.1	7.7	0.024
SSGH040-050	502.64	40	39	39	35	62.83	125.66	4	12	10	15	9	37.5	427.7	7.7	0.025
SSGH040-100	1005.28	80	39	39	35	62.83	125.66	8	12	10	15	9	37.5	930.3	7.7	0.025
SSGH050-050	502.65	32	49	39	34	62.83	125.66	4	12	14	20	13	30.1	442.4	11.7	0.025
SSGH050-100	1005.31	64	49	39	34	62.83	125.66	8	12	14	20	13	30.1	945	11.7	0.025
SSGH060-050	508.95	27	59	49	43	63.62	127.23	4	16	18	26	17	31.4	446.1	15.7	0.026
SSGH060-100	1017..9	54	59	49	43	63.62	127.23	8	16	18	26	17	31.4	955.0	15.7	0.026
SSGH080-050	502.64	20	79	79	71	62.83	125.66	4	25	22	33	21	26.6	449.5	19.7	0.027
SSGH080-100	1005.28	40	79	79	71	62.83	125.66	8	25	22	33	21	26.6	952	19.7	0.027
