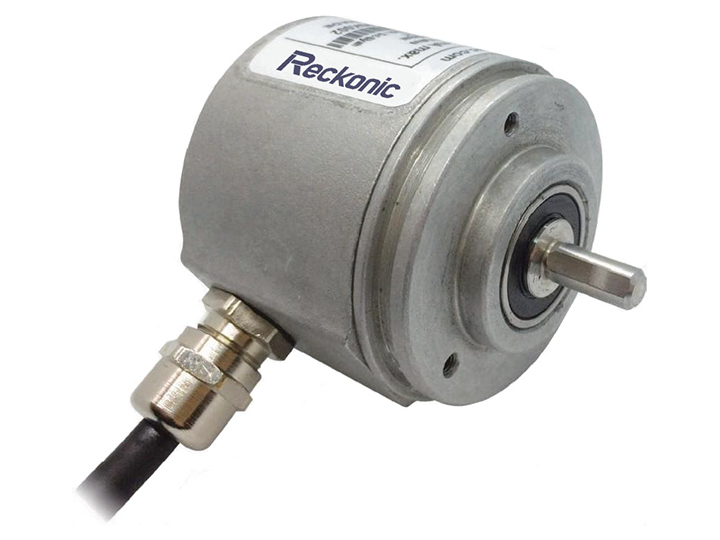

RKE APA 58B &58S Series

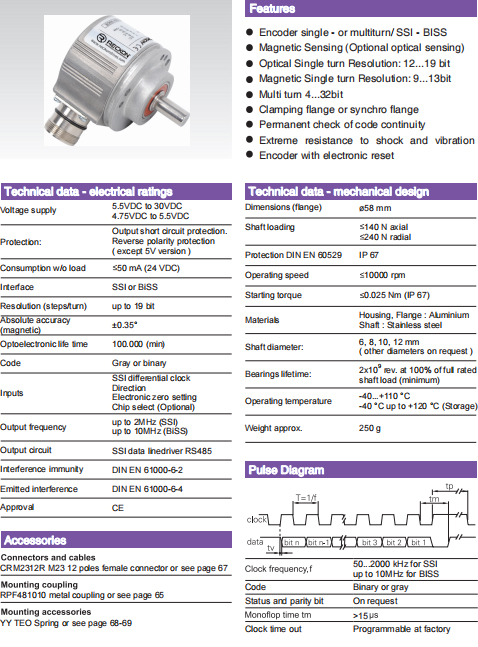

产品特性


	○	单圈或多圈编码器 / SSI - BISS		○	磁感应（可选光电）
	○	光学单圈分辨率：12...19 位		○	磁式单圈分辨率：9...13位
	○	多圈 4...32位		○	夹紧法兰或同步法兰
	○	始终检测编码的连续性		○	较的抗冲击和振动能力
	○	编码器可电子复位

电气技术参数


	○	供电： 5.5VDC to 30VDC 4.75 VDC to 5.5VDC		○	保护：反极性保护输出短路保护（不含5V系列）
	○	空载电流：≤ 50mA（24VDC）		○	接口：SSI或 BiSS
	○	分辨率（脉冲数/圈）：可达 19 位		○	绝对精度：≤ ±0.35°
	○	光电寿命：10万小时（min）		○	编码：格雷码或二进制码
	○	输入： SSI不同时钟方向（顺时针/ 逆时针）电子清零芯片选择（可选）		○	输出频率：可达 2MHz（SSI）可达10MHz（BiSS）
	○	输出电路： SSI数据线RS485 2048 Sin/Cos信号		○	抗干扰：DIN EN 61000-6-2
	○	发射干扰：DIN EN 61000-6-4		○	认证：CE

机械参数


	○	尺寸（法兰）： φ58mm		○	轴负载： ≤140N 轴向 ≤240N 径向
	○	防护等级：DIN EN 60529，IP67		○	运行转速：≤10000 rpm
	○	运行转矩：≤0.025Nm（IP67）		○	材料：外壳、法兰：铝轴：不锈钢
	○	轴径：6, 8, 10, 12 mm （其它轴径根据要求）		○	寿命：2×10⁹ 转（在100%轴承额定负载）（min）
	○	工作温度： -40...+110 °C -40 °C up to +120 °C（储存温度）		○	重量约：250g

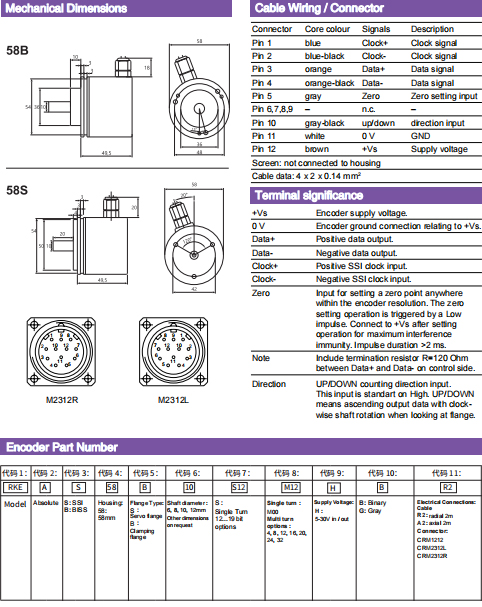

尺寸图

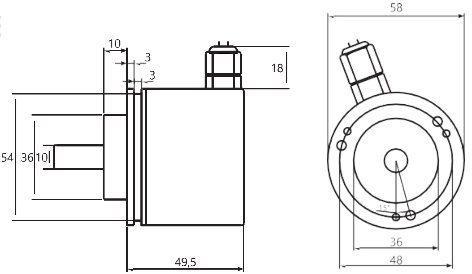

58B

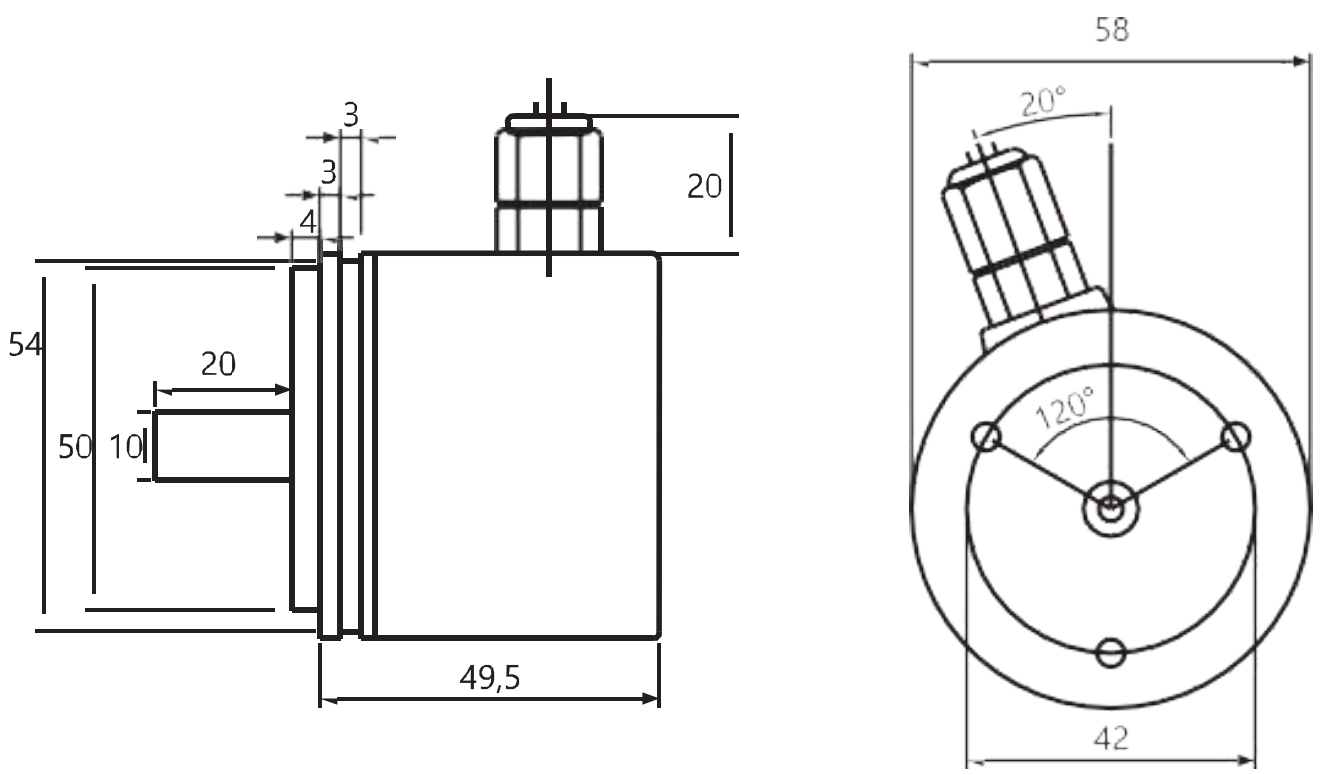

58S

连接器尺寸
