RKE 58E Series , end hollow shaft

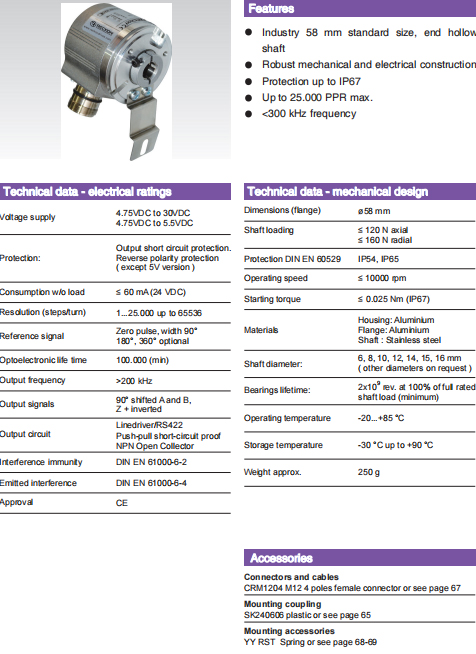

产品特性


	○	工业级58mm标准规格，端部空心轴		○	坚固的机械和电气结构
	○	防护等级可达IP67		○	不大于25000PPR
	○	输出频率<300 kHz

电气技术参数


	○	供电： 4. 75VDC to 30VDC 4. 75VDC to 5. 5VDC		○	保护：输出短路保护反极性保护（不含5V系列）
	○	空载电流：≤ 60mA（24 VDC）		○	分辨率（脉冲数/转）：1... 25000
	○	参考信号：零脉冲，宽度 90° 180°，360° 可选		○	光电寿命：10 万小时（min）
	○	输出频率：＜200 kHz		○	输出信号：90° 移相 A、B、Z ，+ 取反
	○	输出电路：线性驱动/RS422 推拉抗短路 NPN开路集电极		○	抗干扰：DIN EN 61000-6-2
	○	发射干扰：DIN EN 61000-6-4		○	认证：CE

机械参数


	○	尺寸（法兰）：ø58mm		○	轴负载： ≤120N 轴向 ≤160 N 径向
	○	防护等级DIN EN 60529 ：IP54，IP65		○	运行转速：≤10000 rpm
	○	启动转矩：≤ 0.025 Nm（IP67）		○	材质：外壳：铝法兰：铝轴：不锈钢
	○	轴径：6，8，10，12，14，15，16 mm （其余轴径根据要求）		○	轴承寿命：2×10⁹转（min）在100%轴承额定负载
	○	工作温度：-20. . . +85°C		○	储藏温度：-30°C up to +90 °C
	○	重量约：250g

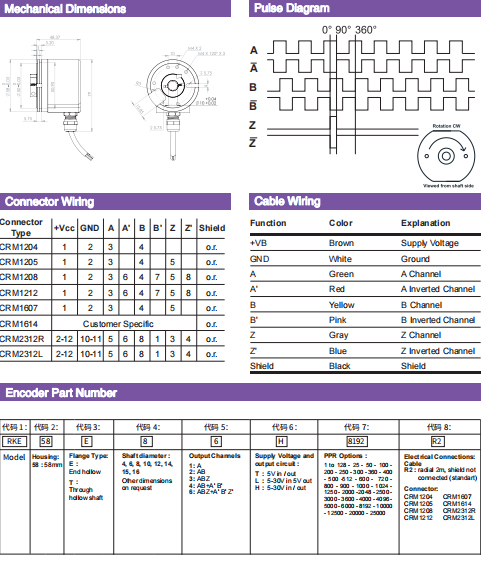

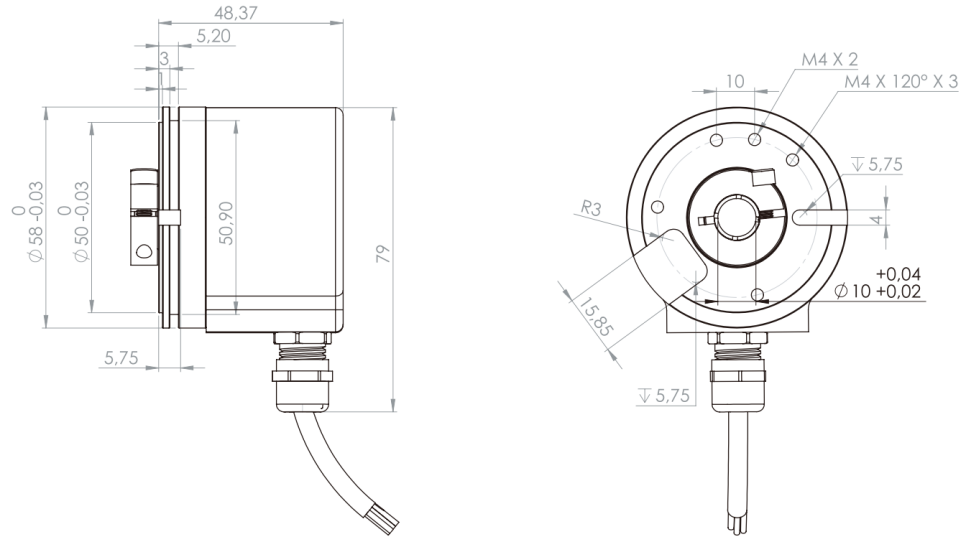

尺寸图
