RKE 50T Series


产品特性

  工业级50mm标准规格,通孔轴   坚固的机械和电气结构
  防护等级可达IP65   不大于5000PPR
  输出频率<300 kHz   双面轴承


电气技术参数

  供电:
4. 75VDC to 30VDC

4. 75VDC to 5. 5VDC
  保护:
输出短路保护

反极性保护(不含5V系列)

  空载电流:≤ 60mA(24 VDC)   分辨率(脉冲数/转):1... 5000
  参考信号:零脉冲, 宽度 90° 180° , 360° 可选   光电寿命:10 万小时(min)
  输出频率:<300 kHz   输出信号:90° 移相 A、B、Z ,+ 取反
  输出电路:
线性驱动/RS422

推挽 抗短路
NPN开路集电极
  抗干扰:DIN EN 61000-6-2
  发射干扰:DIN EN 61000-6-4   认证:CE


机械参数

  尺寸(法兰):ø50mm   轴负载:
≤80 N 轴向

≤100 N 径向

  防护等级DIN EN 60529 :IP54, IP65   运行转速:≤10000 rpm
  启动转矩:≤ 0.025 Nm(IP67)   材质:
外壳:铝

法兰:铝
轴:不锈钢

  轴径:6, 8, 10, 12,14,15 mm
(其余轴径根据要求)
  轴承寿命:2×109转(min)在100%轴承额定负载
  工作温度:- 20. . . +85°C   储藏温度:- 30°C up to +90°C
  重量约:150g

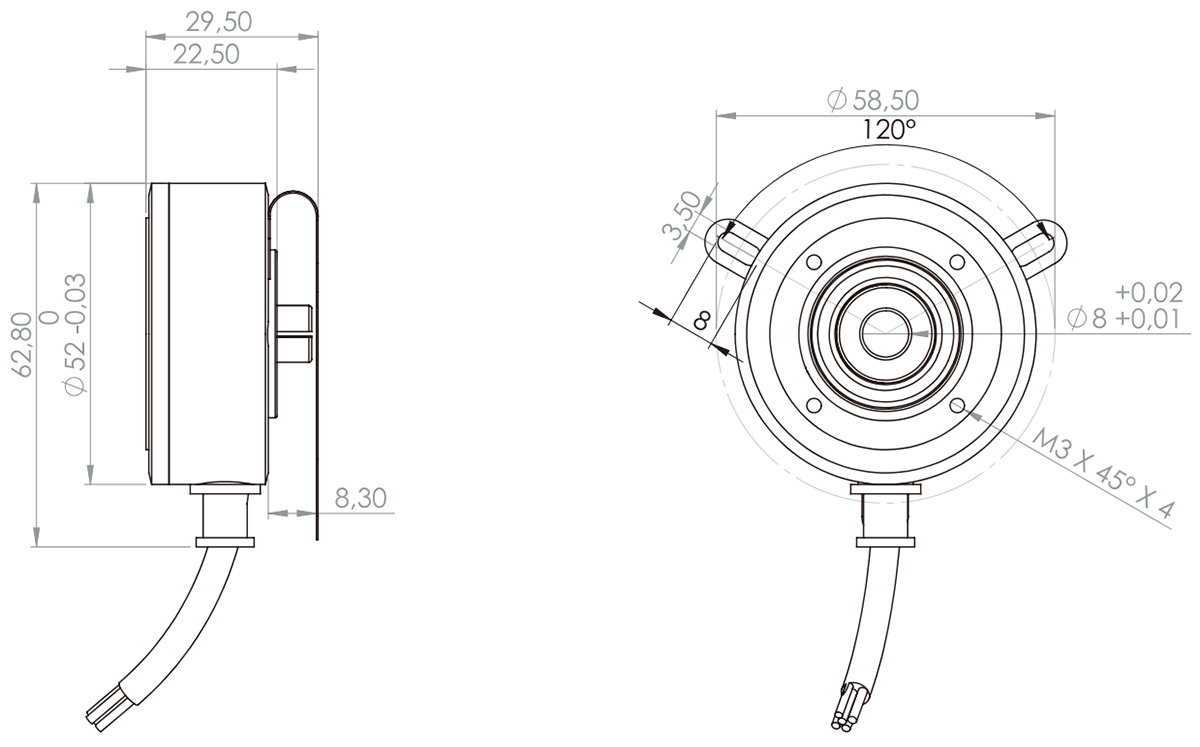

尺寸图
