HGD280标准全齿研磨处理齿轮


齿轮特性

  精度等级:DIN 6   齿面硬度:55~60HRC
  齿型:标准全齿深齿   热处理:高周波
  压力角:20°   齿面精加工:研磨
  左旋角:19.528°   齿研基准面:轴径
  材质:20CrMnTi   追加工:可

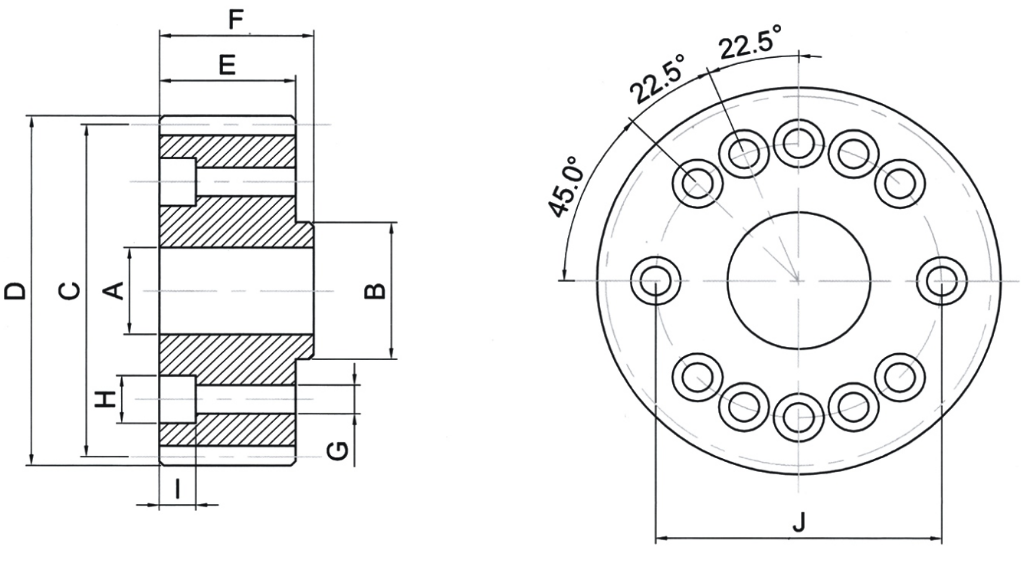

机械尺寸
技术参数
I J 周长
L
变位系数
X
重量
Kg
产品型号
Catalog NO.
14 63 266.69 0.3792 1.0 HGD280-M2-40-31.5
14 63 300.00 0.3267 1.4 HGD280-M2-45-31.5
10 63 300.00 0 1.5 HGD280-M3-30-20

产品型号
Catalog NO.
模数
M
齿数
Z
内径
Bore
毂径
Hua dia
节圆直径
Pitch. dia
外径
Out. dia
齿幅
Width
总长度
Length
G H
Ah6 Bh6 C D E G
HGD280-M2-40-31.5 2 40 31.5 40 84.90 90 26 30 6.6 11
HGD280-M2-45-31.5 2 45 31.5 40 95.50 100 26 30 6.6 11
HGD280-M3-30-20 2 30 20 40 95.49 101.49 35 39 6.6 11
