HGD180标准全齿研磨处理齿轮

齿轮特性


	○	精度等级：DIN 6		○	齿面硬度：55~60HRC
	○	齿型：标准全齿深齿		○	热处理：高周波
	○	压力角：20°		○	齿面精加工：研磨
	○	左旋角：19.528°		○	齿研基准面：轴径
	○	材质：20CrMnTi		○	追加工：可

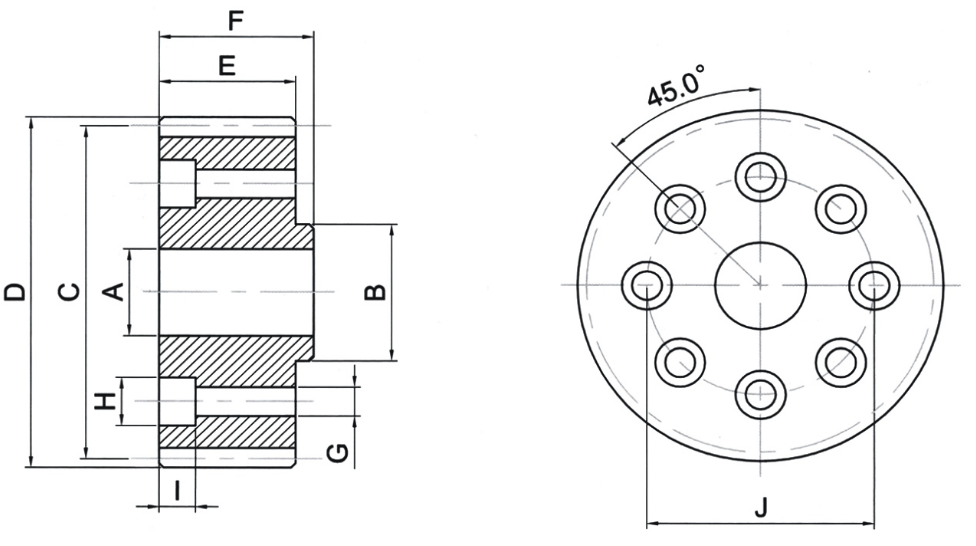

机械尺寸

技术参数

I	J	周长 L	变位系数 X	重量 Kg	产品型号 Catalog NO.
12	31.5	173.33	0.4065	0.4	HGD180-M2-26-15
11	31.5	180.00	0	0.5	HGD180-M2-27-15
12	31.5	193.33	0.4150	0.5	HGD180-M2-29-15
12	31.5	233.33	0.3819	0.8	HGD180-M2 35-15
14	40.0	193.33	0.4150	0.5	HGD180-M2-29-20
14	50.0	220.00	0.3928	0.7	HGD180-M2-33-20
8	50.0	240.00	0	1.2	HGD180-M2-36-20
14	50.0	246.76	0.4209	0.9	HGD180-M2-37-20
9	50.0	310.00	0.3540	1.8	HGD180-M3-31-20

单位/Dimension：mm

产品型号 Catalog NO.	模数 M	齿数 Z	内径 Bore	毂径 Hua dia	节圆直径 Pitch. dia	外径 Out. dia	齿幅 Width	总长度 Length	G	H
产品型号 Catalog NO.	模数 M	齿数 Z	Ah6	Bh6	C	D	E	G	G	H
HGD180-M2-26-15	2	26	15	20.0	55.20	60.50	26	29.0	5.5	10
HGD180-M2-27-15	2	27	15	20.0	57.29	61.29	30	33.5	5.5	10
HGD180-M2-29-15	2	29	15	20.0	61.54	66.50	26	29.0	5.5	10
HGD180-M2 35-15	2	35	15	20.0	74.30	79.50	26	29.0	5.5	10
HGD180-M2-29-20	2	29	20	25.0	61.54	67.00	26	30.0	6.6	11
HGD180-M2-33-20	2	33	20	31.5	70.00	75.00	26	30.0	6.6	11
HGD180-M2-36-20	2	36	20	31.5	76.39	80.39	30	34.0	6.6	11
HGD180-M2-37-20	2	37	20	31.5	78.50	83.50	26	30.0	6.6	11
HGD180-M3-31-20	3	31	20	31.5	98.70	106.50	31	35.5	6.6	11
