HGL18标准全齿研磨处理齿轮


齿轮特性

  精度等级:DIN 6   齿面硬度:55~60HRC
  齿型:标准全齿深齿   热处理:高周波
  压力角:20°   齿面精加工:研磨
  左旋角:19.528°   齿研基准面:内径
  材质:20CrMnTi   追加工:可

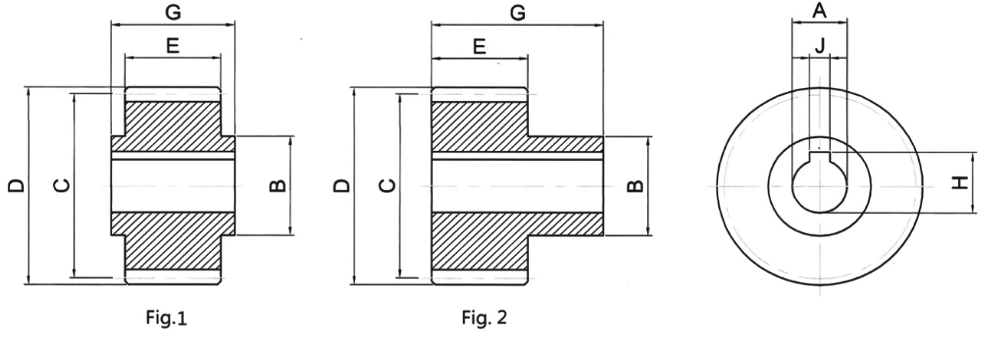

机械尺寸
技术参数
(模数3):单位/Dimension:mm
产品型号
Catalog NO.
国号
Fig.
齿数
Z
内径
Bore
毂径
Hua dia
节圆直径
Pitch. dia
外径
Out. dia
齿幅
Width
总长度
Length
J H
Ah7 B C D E G
SG18-M3-20-22-2 2 20 22 36 63.66 69.7 28 56 6 24.8
SG18-M3-20-25-2 2 20 25 44 63.66 69.7 28 60 8 28.3
SG18-M3-20-30-1 1 20 30 45 63.66 69.7 28 30 8 33.3
SG18-M3-20-30-2 2 20 30 50 63.66 69.7 28 60 8 33.3
SG18-M3-20-32-2 2 20 32 55 63.66 69.7 28 65 10 35.3
SG18-M3-20-35-1 1 20 35 48 63.66 69.7 28 30 10 38.3
SG18-M3-22-25-1 1 22 25 36 70.03 76 28 30 8 28.3
SG18-M3-22-30-1 1 22 30 45 70.03 76 28 30 8 33.3
SG18-M3-22-35-1 1 22 35 48 70.03 76 28 30 10 38.3
SG18-M3-25-22-2 2 25 22 36 79.58 85.6 28 56 6 24.8
SG18-M3-25-25-1 1 25 25 36 79.58 85.6 28 30 8 28.3
SG18-M3-25-25-2 2 25 25 44 79.58 85.6 28 60 8 28.3
SG18-M3-25-30-1 1 25 30 45 79.58 85.6 28 30 8 33.3
SG18-M3-25-30-2 2 25 30 50 79.58 85.6 28 60 8 33.3
SG18-M3-25-32-2 2 25 32 55 79.58 85.6 28 65 10 35.3
SG18-M3-25-35-1 1 25 35 48 79.58 85.6 28 30 10 38.3
SG18-M3-25-40-1 1 25 40 70 79.58 85.6 28 50 12 43.3
SG18-M3-25-40-2 2 25 40 70 79.58 85.6 28 70 12 43.3
SG18-M3-30-32-2 2 30 32 55 95.5 101.5 28 60 10 35.3
SG18-M3-30-40-2 2 30 40 70 95.5 101.5 28 70 12 45.3
(模数4):单位/Dimension:mm
产品型号
Catalog NO.
国号
Fig.
齿数
Z
内径
Bore
毂径
Hua dia
节圆直径
Pitch. dia
外径
Out. dia
齿幅
Width
总长度
Length
J H
Ah7 B C D E G
SG18-M4-15-35-1 1 15 35 52 63.66 71.7 40 50 10 38.3
SG18-M4-18-32-2 2 18 32 55 76.39 84.4 40 75 10 35.3
SG18-M4-20-35-1 1 20 35 52 84.88 92.9 40 50 10 38.3
SG18-M4-20-45-1 1 20 45 65 84.88 92.9 40 50 14 48.8
SG18-M4-21-32-2 2 21 32 55 89.13 97.1 40 75 10 35.3
SG18-M4-21-35-2 2 21 35 55 89.13 97.1 40 75 10 38.3
SG18-M4-21-40-2 2 21 40 62 89.13 97.1 40 75 12 43.3
SG18-M4-21-45-2 2 21 45 68 89.13 97.1 40 75 14 48.8
SG18-M4-22-35-1 1 22 35 52 93.37 101.4 40 50 10 38.3
SG18-M4-22-45-1 1 22 45 65 93.37 101.4 40 50 14 48.8
SG18-M4-24-32-2 2 24 32 55 101.86 109.9 40 75 10 35.3
SG18-M4-24-35-2 2 24 35 55 101.86 109.9 40 75 10 38.3
SG18-M4-24-40-2 2 24 40 62 101.86 109.9 40 75 12 43.3
SG18-M4-24-45-2 2 24 45 68 101.86 109.9 40 75 14 48.8
SG18-M4-24-55-2 2 24 55 80 101.86 109.9 40 80 16 59.3
SG18-M4-25-35-1 1 25 35 52 106.1 114.1 40 50 10 38.3
SG18-M4-25-45-1 1 25 45 65 106.1 114.1 40 50 14 48.8
SG18-M4-27-40-2 2 37 40 75 114.6 122.6 40 80 12 43.3
SG18-M4-30-40-2 2 30 40 80 127.33 135.33 40 80 12 43.3
SG18-M4-30-45-2 2 30 45 80 127.33 135.33 40 80 15 48.8
(模数5):单位/Dimension:mm
产品型号
Catalog NO.
国号
Fig.
齿数
Z
内径
Bore
毂径
Hua dia
节圆直径
Pitch. dia
外径
Out. dia
齿幅
Width
总长度
Length
J H
Ah7 B C D E G
SG18-M5-18-45-2 2 18 45 68 95.49 105.5 50 85 14 48.8
SG18-M5-24-45-2 2 24 45 68 127.32 137.0 50 85 14 48.8
SG18-M5-24-55-2 2 24 55 80 127.32 137.3 50 90 16 59.3
SG18-M5-24-75-2 2 24 75 110 127.32 137.3 50 110 20 79.9
(模数6):单位/Dimension:mm
产品型号
Catalog NO.
国号
Fig.
齿数
Z
内径
Bore
毂径
Hua dia
节圆直径
Pitch. dia
外径
Out. dia
齿幅
Width
总长度
Length
J H
Ah7 B C D E G
SG18-M6-20-55-2 2 20 55 80 127.32 139.3 60 100 16 59.3
SG18-M6-20-75-2 2 20 75 110 127.32 139.3 60 120 20 79.9
SG18-M6-25-55-2 2 25 55 80 159.16 171.2 60 100 16 59.3
SG18-M6-25-75-2 2 25 75 110 159.16 171.2 60 120 20 79.9
