SG16标准全齿研磨处理齿轮

齿轮特性


	○	精度等级：DIN 6		○	齿面硬度：55~60HRC
	○	齿型：标准全齿深齿		○	表面处理：--
	○	压力角：20°		○	齿面处理：研磨
	○	材质：20CrMnTi		○	齿研基准面：内径
	○	热处理：高周波		○	追加工：可

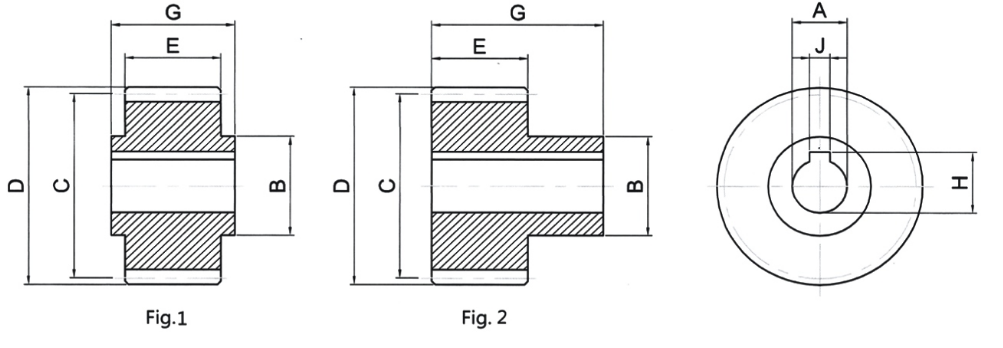

机械尺寸

技术参数
（模数2）：单位/Dimension：mm

产品型号 Catalog NO.	国号 Fig.	齿数 Z	内径 Bore	毂径 Hua dia	节圆直径 Pitch. dia	外径 Out. dia	齿幅 Width	总长度 Length	J	H
产品型号 Catalog NO.	国号 Fig.	齿数 Z	Ah7	B	C	D	E	G	J	H
SG16-M2-16-15-1	1	16	15	25	32	36	28	30	5	17.3
SG16-M2-18-15-1	1	18	15	30	36	40	28	30	5	17.3
SG16-M2-18-20-1	1	18	20	25	36	40	28	30	6	22.8
SG16-M2-20-15-1	1	20	15	25	40	44	28	30	5	17.3
SG16-M2-20-20-1	1	20	20	30	40	44	28	30	6	22.8
SG16-M2-22-15-1	1	22	15	25	44	48	28	30	5	17.3
SG16-M2-22-25-1	1	22	25	36	44	48	28	30	8	28.3
SG16-M2-25-22-2	2	25	22	36	50	54	28	56	6	24.8
SG16-M2-25-30-1	1	25	30	45	50	54	28	30	8	33.3
SG16-M2-28-30-2	2	28	30	50	56	60	28	60	8	33.3
SG16-M2-28-35-1	1	28	35	48	56	60	28	30	10	38.3
SG16-M2-32-16-2	2	32	16	30	64	68	28	54	5	18.3
SG16-M2-32-22-2	2	32	22	36	64	68	28	56	6	24.8
SG16-M2-32-25-1	1	32	25	36	64	68	28	30	8	28.3
SG16-M2-32-32-2	2	32	32	55	64	68	28	65	10	35.3
SG16-M2-36-25-1	1	36	25	36	72	76	28	30	8	28.3
SG16-M2-36-40-2	2	36	40	62	72	76	28	65	12	43.3
SG16-M2-40-25-1	1	40	25	36	80	84	28	30	8	28.3
SG16-M2-40-32-2	2	40	32	55	80	84	28	65	10	35.3
SG16-M2-40-45-2	2	40	45	68	80	84	28	65	14	48.8

（模数3）：单位/Dimension：mm

产品型号 Catalog NO.	国号 Fig.	齿数 Z	内径 Bore	毂径 Hua dia	节圆直径 Pitch. dia	外径 Out. dia	齿幅 Width	总长度 Length	J	H
产品型号 Catalog NO.	国号 Fig.	齿数 Z	Ah7	B	C	D	E	G	J	H
SG16-M3-18-25-1	1	18	25	36	54	60	28	30	8	28.3
SG16-M3-20-25-1	1	20	25	36	60	66	28	30	8	28.3
SG16-M3-20-35-1	1	20	35	48	60	66	28	30	10	38.3
SG16-M3-22-22-2	2	22	22	36	66	72	28	56	6	24.8
SG16-M3-22-25-2	2	22	25	44	66	72	28	60	8	28.3
SG16-M3-22-30-1	1	22	30	45	66	72	28	30	8	33.3
SG16-M3-22-32-2	2	22	32	55	66	72	28	65	10	35.3
SG16-M3-25-25-1	1	25	25	36	75	81	28	30	8	28.3
SG16-M3-25-40-2	2	25	40	62	75	81	28	65	12	43.3
SG16-M3-25-45-1	1	25	45	58	75	81	28	30	14	48.3
SG16-M3-28-22-2	2	28	22	36	84	90	28	56	6	24.8
SG16-M3-28-30-1	1	28	30	45	84	90	28	30	8	33.3
SG16-M3-28-32-2	2	28	32	55	84	90	28	65	10	35.3
SG16-M3-28-35-2	2	28	35	55	84	90	28	65	10	38.3
SG16-M3-28-45-2	2	28	45	68	84	90	28	65	14	48.8
SG16-M3-32-25-1	1	32	25	36	96	102	28	30	8	28.3
SG16-M3-32-40-2	2	32	40	62	96	102	28	65	12	43.3
SG16-M3-32-45-1	1	32	45	58	96	102	28	30	14	48.8
SG16-M3-36-35-1	1	36	35	48	108	114	28	30	10	38.3
SG16-M3-36-45-2	2	36	45	68	108	114	28	65	14	48.8

（模数4）：单位/Dimension：mm

产品型号 Catalog NO.	国号 Fig.	齿数 Z	内径 Bore	毂径 Hua dia	节圆直径 Pitch. dia	外径 Out. dia	齿幅 Width	总长度 Length	J	H
产品型号 Catalog NO.	国号 Fig.	齿数 Z	Ah7	B	C	D	E	G	J	H
SG16-M4-20-32-2	2	20	32	55	80	88	40	75	10	35.3
SG16-M4-20-35-1	1	20	35	52	80	88	40	50	10	38.3
SG16-M4-20-40-2	2	20	40	62	80	88	40	75	12	43.3
SG16-M4-20-45-1	1	20	45	65	80	88	40	50	14	48.8
SG16-M4-22-35-1	1	22	35	52	88	96	40	50	10	38.3
SG16-M4-22-45-2	2	22	45	68	88	96	40	75	15	48.8
SG16-M4-25-32-2	2	25	32	55	100	108	40	75	10	35.3
SG16-M4-25-35-2	2	25	35	55	100	108	40	75	10	38.3
SG16-M4-25-40-2	2	25	40	62	100	108	40	75	12	43.3
SG16-M4-25-45-1	1	25	45	65	100	108	40	50	14	48.8
SG16-M4-25-55-2	2	25	55	80	100	108	40	80	16	59.3
SG16-M4-28-35-1	1	28	35	52	112	120	40	50	10	38.3
SG16-M4-28-45-2	2	28	45	68	112	120	40	5	14	48.8
SG16-M4-32-35-1	1	32	35	52	128	136	40	50	10	38.3
SG16-M4-32-45-1	1	32	45	65	128	136	40	50	14	48.8
SG16-M4-32-55-2	2	32	55	80	128	136	40	80	16	59.3
SG16-M4-32-75-2	2	32	75	110	128	136	40	100	20	80.4
SG16-M4-40-45-1	1	40	45	65	160	168	40	50	14	48.8
SG16-M4-40-60-1	1	40	60	80	160	168	40	50	18	64.4
SG16-M4-40-75-2	2	40	75	110	160	168	40	100	20	80.4

（模数5）：单位/Dimension：mm

产品型号 Catalog NO.	国号 Fig.	齿数 Z	内径 Bore	毂径 Hua dia	节圆直径 Pitch. dia	外径 Out. dia	齿幅 Width	总长度 Length	J	H
产品型号 Catalog NO.	国号 Fig.	齿数 Z	Ah7	B	C	D	E	G	J	H
SG16-M5-21-45-2	2	21	45	68	105	115	50	85	14	48.8
SG16-M5-21-55-2	2	21	55	80	105	115	50	90	16	59.3
SG16-M5-25-45-2	2	25	45	68	125	135	50	85	14	48.8
SG16-M5-25-55-2	2	25	55	80	125	135	50	90	16	59.3
SG16-M5-25-75-2	2	25	75	110	125	135	50	110	20	80.4

（模数6）：单位/Dimension：mm

产品型号 Catalog NO.	国号 Fig.	齿数 Z	内径 Bore	毂径 Hua dia	节圆直径 Pitch. dia	外径 Out. dia	齿幅 Width	总长度 Length	J	H
产品型号 Catalog NO.	国号 Fig.	齿数 Z	Ah7	B	C	D	E	G	J	H
SG16-M6-21-55-2	2	21	55	80	126	138	60	100	16	59.3
SG16-M6-21-75-2	2	21	75	110	126	138	60	120	20	79.9
SG16-M6-25-55-2	2	25	55	80	150	162	60	100	16	59.3
SG16-M6-25-75-2	2	25	75	110	150	162	60	120	20	79.9
