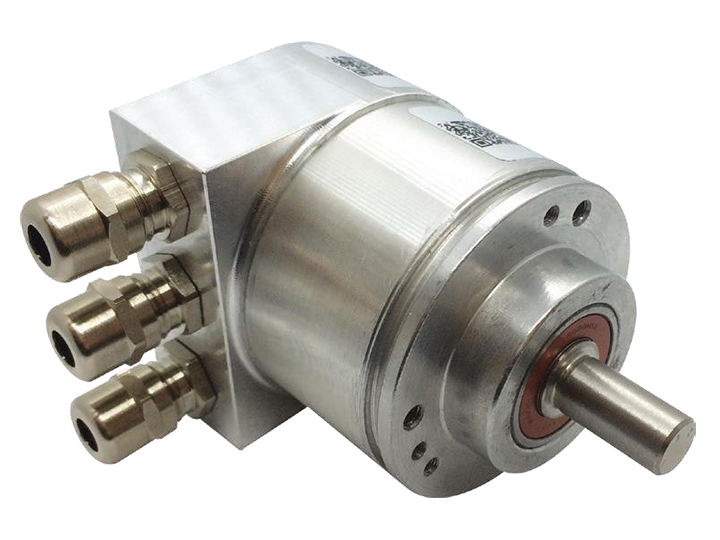

RKE APR 58B Bus Cover Series


产品特性

  单圈或多圈编码器 / bus cover   磁感应
  单圈分辨率:12...19 位   多圈 4...32 位
  夹紧法兰或同步法兰   始终检测编码的连续性
  较强的抗冲击和振动能力   模块化现场总线接口
  现场总线 / CANopen®

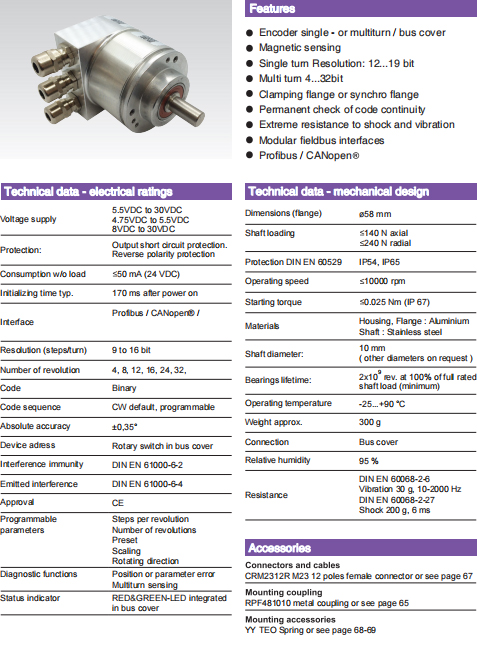

电气技术参数

  供电:
5.5VDC to 30VDC
4.75 VDC to 5.5VDC
8VDC to 30VDC
  保护:
反极性保护
输出短路保护



  空载电流:≤ 50mA(24VDC)   初始化时间类型:通电后170 ms
  接口:现场总线 / CANopen®/   分辨率(脉冲数/圈):9 至 16 位
  多圈位数:4, 8, 12, 16, 24, 32   编码:二进制码
  代码序列:CW默认,可编程   绝对精度:≤ ±0.35°
  设备地址:总线盖中的旋转开关   抗干扰:DIN EN 61000-6-2
  发射干扰:DIN EN 61000-6-4   认证:CE
  可编程参数:每转步数、转数、预设、扫描、旋转方向   诊断功能:位置或参数错误、多圈感应
  状态指示器:红色和绿色LED集成在总线盖中


机械参数

  尺寸(法兰): φ58mm   轴负载:
≤140N 轴向
≤240N 径向

  防护等级:DIN EN 60529,IP54,IP65   运行转速:≤10000 rpm
  运行转矩:≤0.025Nm(IP65)   材料:
外壳、法兰:铝
轴:不锈钢

  轴径:10mm
其他尺寸根据需求
  寿命:2×109 转(在100%轴承额定负载)(min)
  工作温度:-25...+90 °C   重量约:300g
  连接:Bus cover   相对湿度:95%
  抗干扰 DIN EN 60068-2-6
振动 30 g, 10-2000 Hz
DIN EN 60068-2-27
冲击200 g, 6 ms

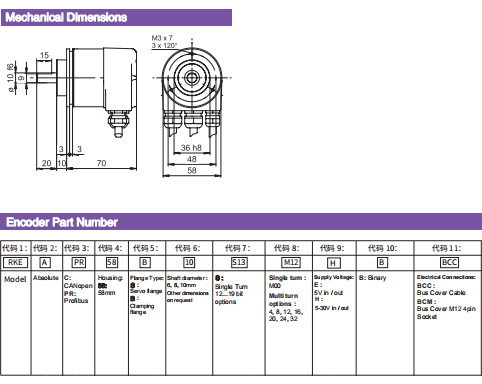

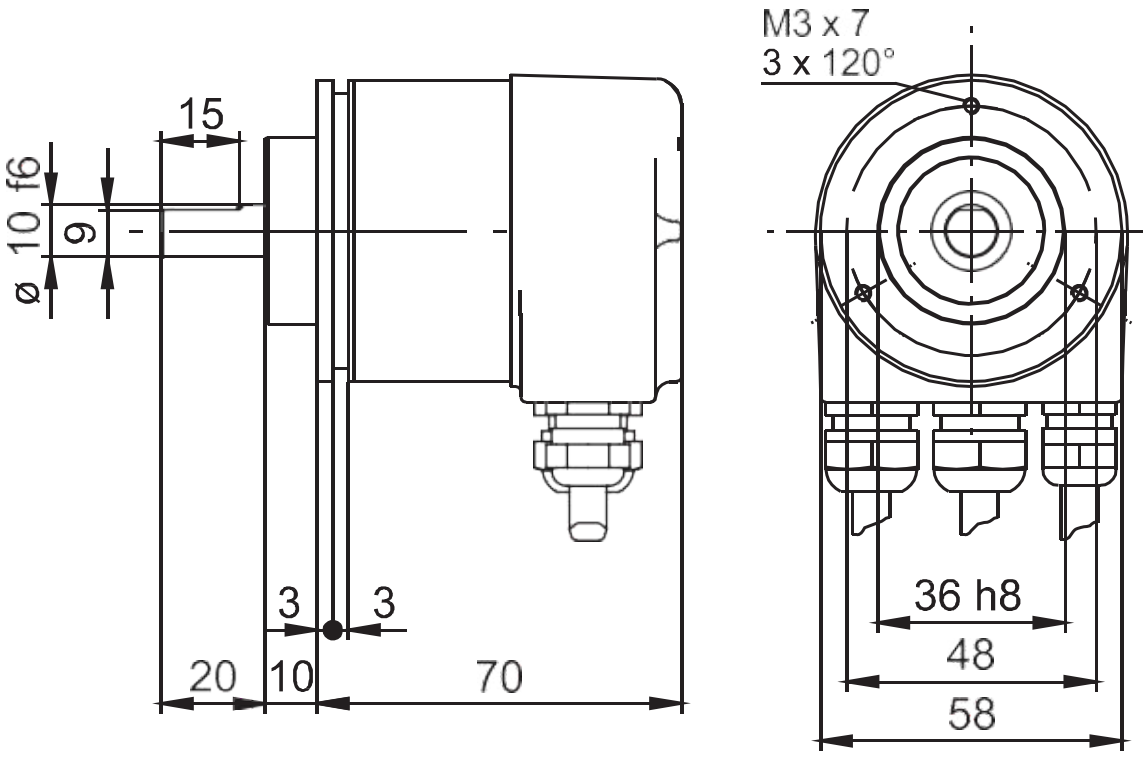

尺寸图
