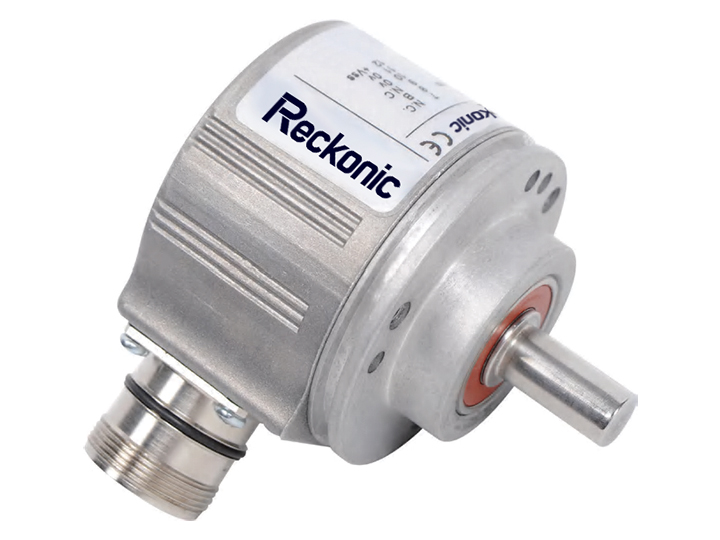

RKE AC 58B &58S Series


产品特性

  单圈编码器, SSI / BiSS + SinCos   光感应
  分辨率:标准13位,可编程   2048 正余弦信号
  夹紧法兰或同步法兰   始终检测编码的连续性
  较强的抗冲击和振动能力   编码器可电子复位

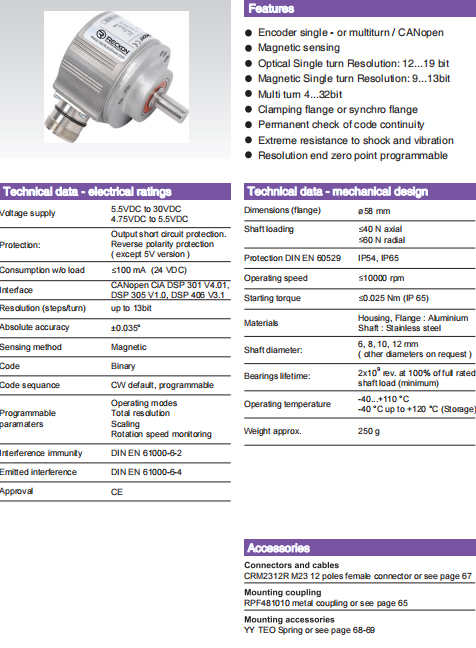

电气技术参数

  供电:
5.5VDC to 30VDC
4.75 VDC to 5.5VDC
8VDC to 30VDC
  保护:
反极性保护
输出短路保护
(不含5V系列)


  空载电流:≤ 100mA(24VDC)   接口:
CANopen CiA DSP 301 V4.01

DSP 305 V1.0, DSP 406 V3.1

  分辨率(脉冲数/圈): 可达 13 位   绝对精度:≤ ±0.035°
  传感方式:磁式   编码:二进制码
  代码序列:CW默认,可编程   可编程参数:工作模式
总分辨率
扫描
转速检测

  抗干扰:DIN EN 61000-6-2   发射干扰:DIN EN 61000-6-4
  认证:CE


机械参数

  尺寸(法兰): φ58mm   轴负载:
≤40N 轴向
≤60N 径向

  防护等级:DIN EN 60529,IP54,IP65   运行转速:≤10000 rpm
  运行转矩:≤0.025Nm(IP65)   材料:
外壳、法兰:铝
轴:不锈钢

  轴径:6, 8, 10, 12 mm
其他尺寸根据需求
  寿命:2×109 转(在100%轴承额定负载)(min)
  工作温度:
-40...+110 °C

-40 °C up to +120 °C(储存温度)
  重量约:250g

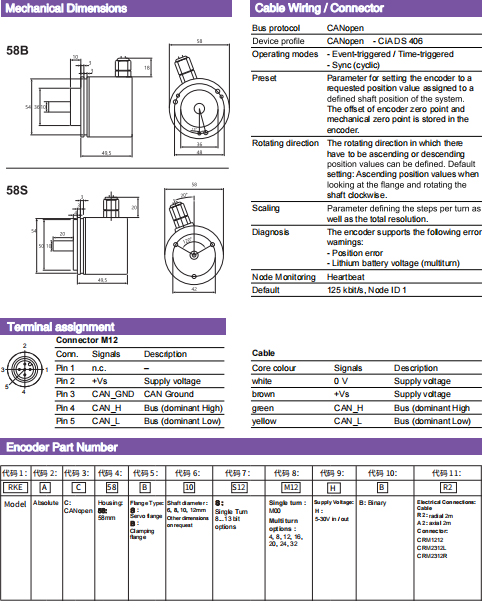

尺寸图

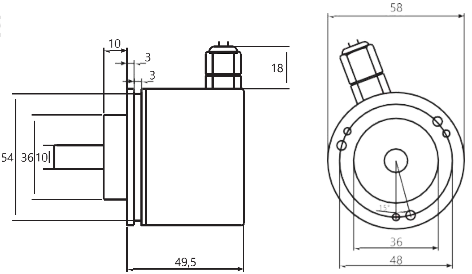

58B

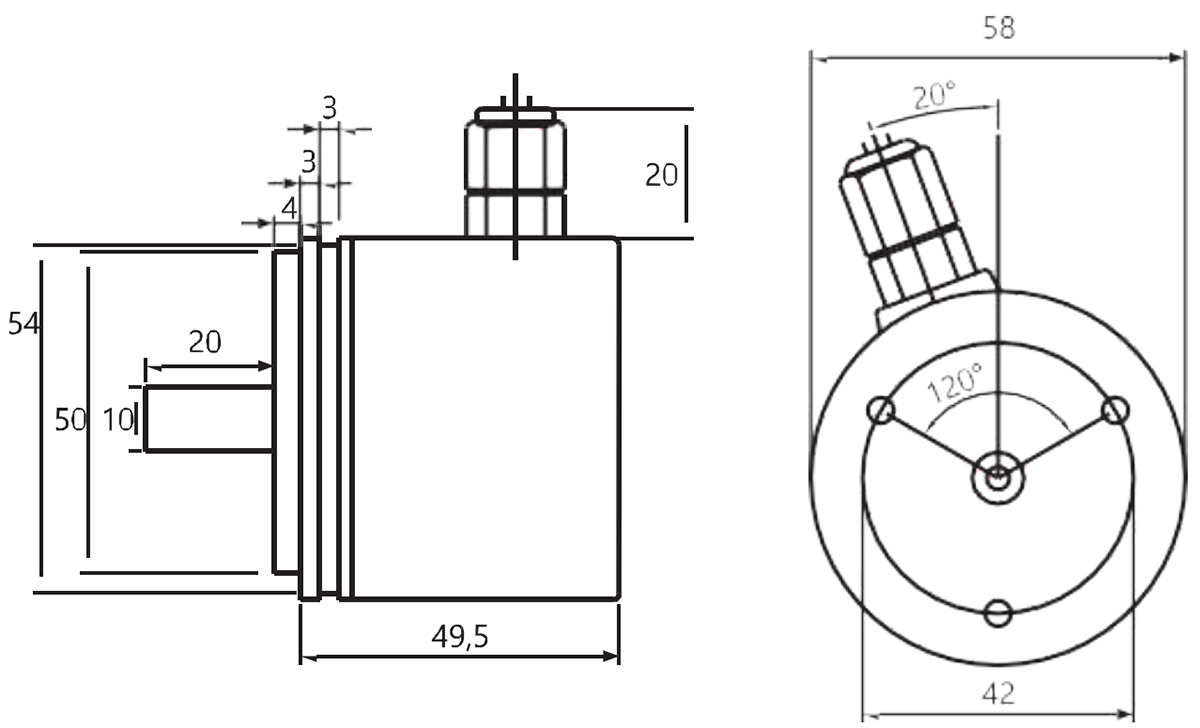

58S
